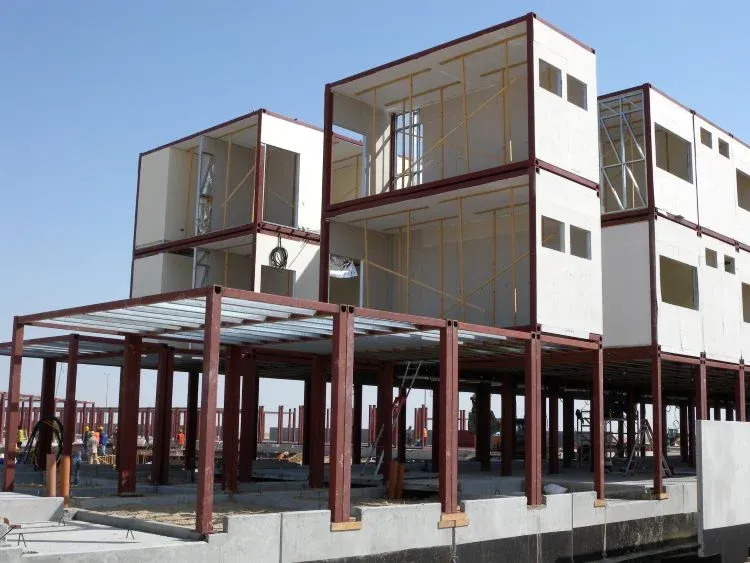

Normes de procés de construcció per a estructures d'acer (marcs d'acer)

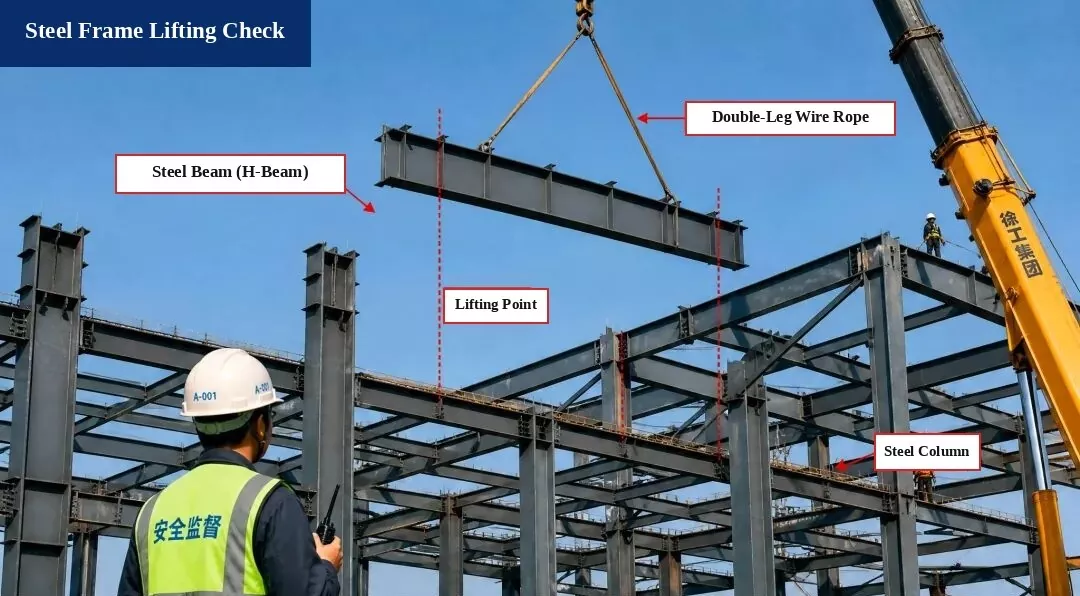

1. Comprovació d'elevació del marc d'acer (càlcul d'elevació)

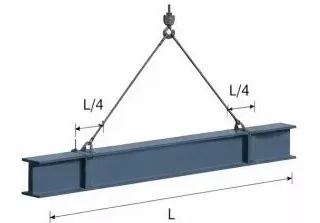

I. Diagrama d'elevació

Membre:Biga d'acer H500×200×10×16, longitud L = 12,0 m

Punts d'elevació:Estableix a L/4 des de cada extrem de la biga

Angle d'eslinga:α ≈ 60°

II. Càlcul de càrrega

1. Pes propi del feix:
G = ρ × V = 78,5 kN/m³ × 0,212 m³/m × 12,0 m = 199,9 kN

2. Factor de càrrega dinàmica:Prengui 1.1

3. Pes de les fones:Ignorat (insignificant)

4. Càrrega d'elevació total:
P = G × 1,1 = 219,9 kN

5. Tensió de l'eslinga (càrrega equilibrada):
T = P / (2 × cos α) = 219,9 / (2 × cos 60°) = 219,9 kN

III. Comprovació de seguretat de l'eslinga

1. Tipus d'eslinga:Cable d'acer φ20, càrrega de ruptura Fb = 360 kN

2. Factor de seguretat (n):
n = Fb / T = 360 / 219,9 = 1,64 > 1,25

Compleix amb els requisits estàndard!

Comprovar la conclusió:
L'operació d'elevació és segura i compleix els requisits del codi.

Estàndards de referència

• Codi per a la construcció d'estructures d'acer (GB 50755-2012)

• Codi Tècnic de Seguretat d'Aixecament i Aixecament en Construcció (JGJ 276-2012)

Notes de seguretat:

1. Comproveu la biga d'acer, les cordes de filferro i les eines d'elevació abans d'aixecar per assegurar-vos que són segurs i fiables.

2. Assigna una persona dedicada per dirigir el procés d'aixecament. Ningú no es pot posar sota la biga aixecada.

3. Atureu el treball d'elevació immediatament quan la velocitat del vent arribi al nivell 6 o superior.

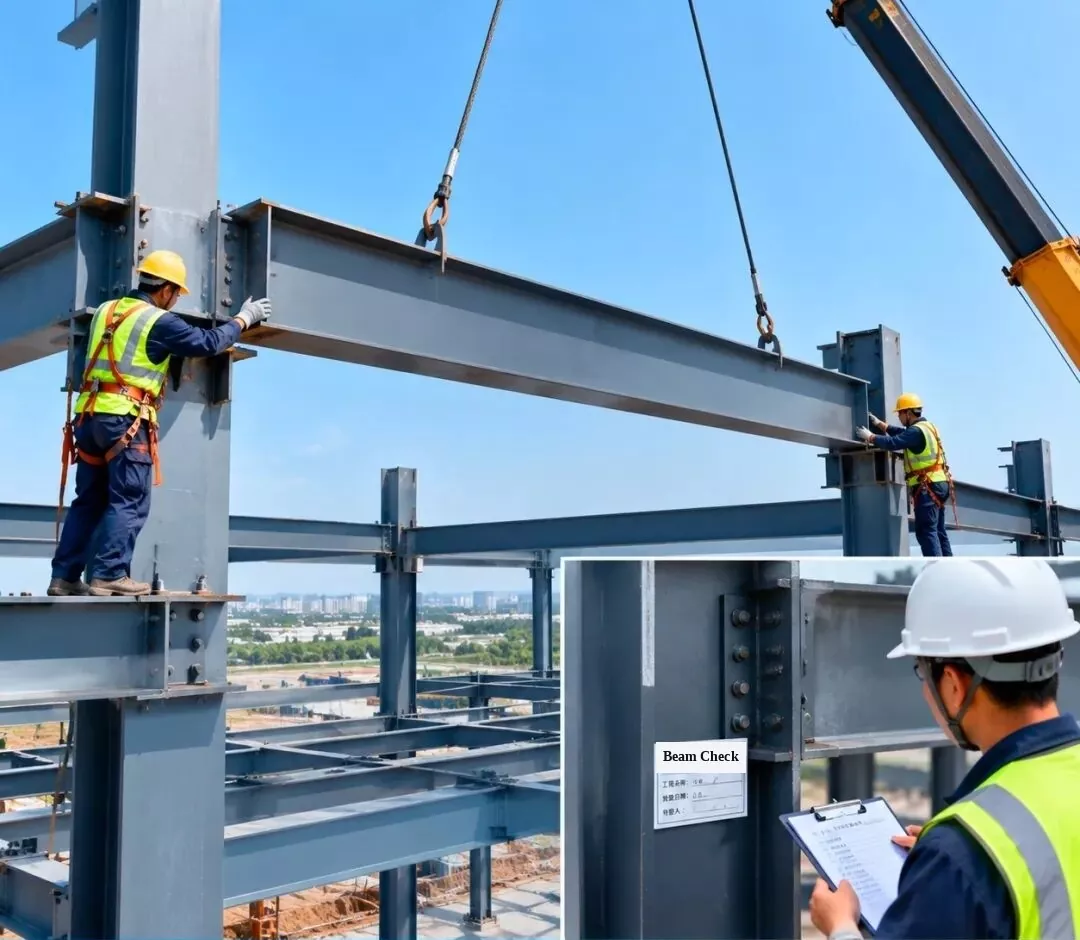

2. Instal·lació i inspecció d'estructura d'acer — Instal·lació de bigues d'acer

Aixequeu la biga d'acer a la posició prevista i, a continuació, inspeccioneu i aproveu les juntes de connexió per assegurar-vos que la qualitat de la instal·lació compleix els requisits de disseny.

[Etiqueta inserida a la columna: inspecció d'instal·lació de bigues d'acer | Nom del projecte: Taller #1 | Data d'inspecció | inspector]

3. Instal·lació i inspecció d'estructura d'acer — Instal·lació d'armadura de sostre d'acer

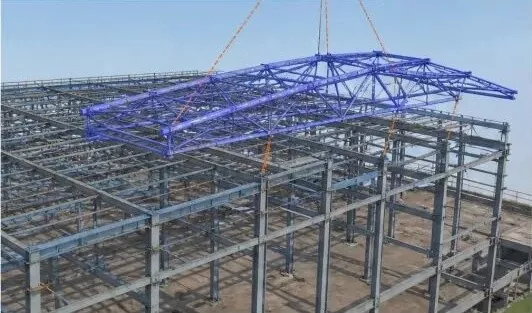

1. Simulació BIM 3D:Simuleu la instal·lació de l'armadura del sostre d'acer per millorar el pla d'elevació i l'ordre d'instal·lació.

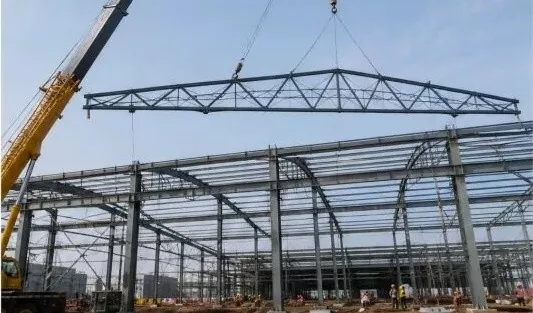

2. Aixecament de l'armadura del sostre:Utilitzeu una grua per aixecar l'armadura i col·loqueu-la lentament a la seva posició mantenint-la equilibrada.

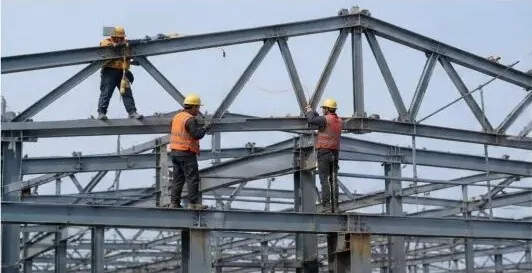

3. Posicionament i fixació temporal:Després que l'armadura del sostre estigui al seu lloc, fixeu-la temporalment i ajusteu-ne la posició i l'alçada (elevació).

4. Connexió de cargols d'alta resistència:Premeu els cargols d'alta resistència segons les regles de disseny per garantir una connexió sòlida.

5. Inspecció de la instal·lació:Comproveu l'alçada de l'armadura, l'envergadura, la flexió (desviació) i l'alineació vertical per assegurar-vos que compleixen el codi.

6. Registre d'inspecció:Després de passar la inspecció, ompliu el formulari de registre i passeu al següent pas de construcció.

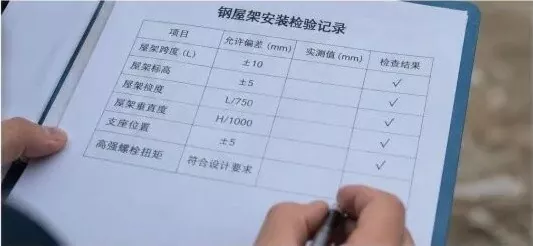

Registre d'inspecció de la instal·lació de l'armadura d'acer

Element d'inspecció	Error permès (mm)	Valor mesurat (mm)	Comprova el resultat
Envergadura de l'armadura (L)	±10	—	√ (Aprovat)
Alçada de l'armadura (elevació)	±5	—	√ (Aprovat)
Doblat de truss (deflexió)	L/750	—	√ (Aprovat)
Alineació vertical de truss	H/1000	—	√ (Aprovat)
Posició de suport	±5	—	√ (Aprovat)
Parell de cargol d'alta resistència	Compleix amb els requisits de disseny	—	√ (Aprovat)

Punts clau de control:

Comproveu totes les peces d'acer entrants al lloc per verificar-ne el tipus, la mida i la qualitat de la soldadura;
Utilitzeu un pla d'elevació segur i pràctic per garantir la seguretat de l'elevació;
Ajusteu i fixeu l'armadura just després de col·locar-la en posició;
Premeu correctament tots els cargols d'alta resistència i proveu-ne el parell segons el codi;
Feu una inspecció completa per assegurar-vos que l'estructura instal·lada compleix tots els requisits de disseny i codi.

4. Instal·lació i inspecció d'estructura d'acer — Instal·lació de bigues d'acer inclinades

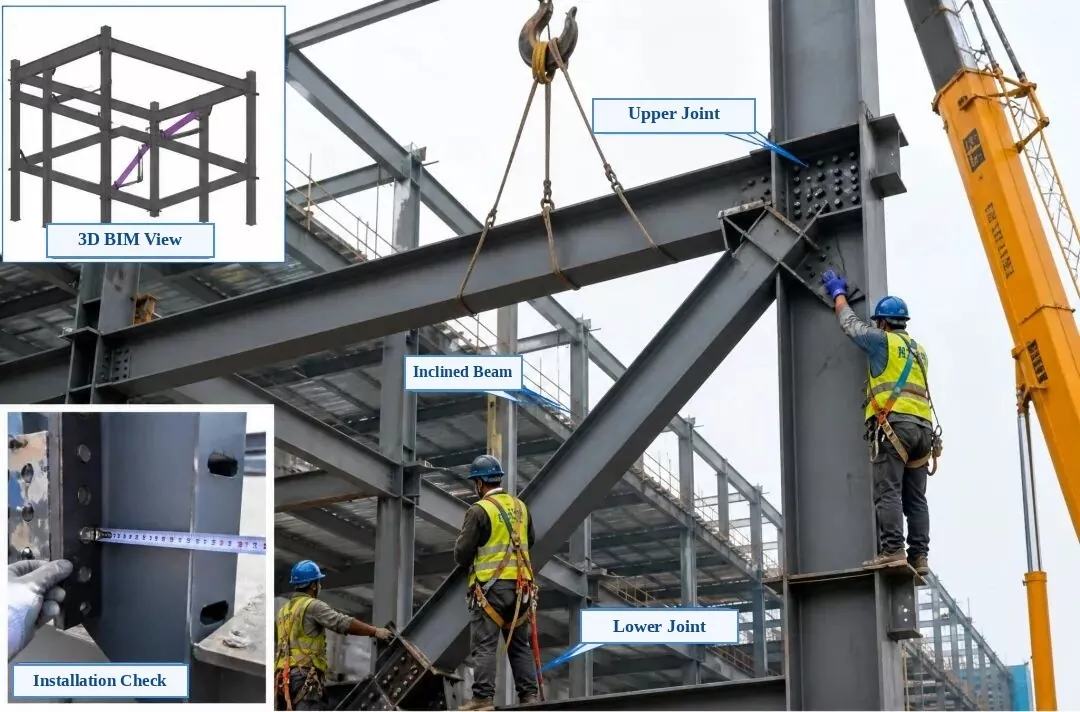

Etiquetes de fotos extretes:Inserció superior esquerra: vista 3D BIM | Inserció inferior esquerra: comprovació de la instal·lació | Foto principal: unió de connexió superior, biga d'acer inclinada (connexió diagonal), unió de connexió inferior

Instal·lació i inspecció de bastidors d'acer — Instal·lació de bigues d'acer inclinades

1. Comprovació prèvia a la instal·lació:Comproveu el número de peça, la mida, les posicions dels forats dels cargols i la direcció de la placa de connexió. Assegureu-vos que les superfícies de contacte siguin planes, netes i lliures de rebaves o oli.

2. Aixecament i posicionament:Utilitzeu dos punts d'elevació per aixecar lentament el feix inclinat al seu lloc. Fixeu-lo temporalment i assegureu-vos que les juntes superior i inferior s'alineen amb precisió amb la columna i la biga d'acer.

3. Alineació i ajust:Ajusteu la posició de la línia central, l'alçada i l'alineació vertical de la biga inclinada per complir els requisits de disseny. Completa la connexió permanent després de l'alineació.

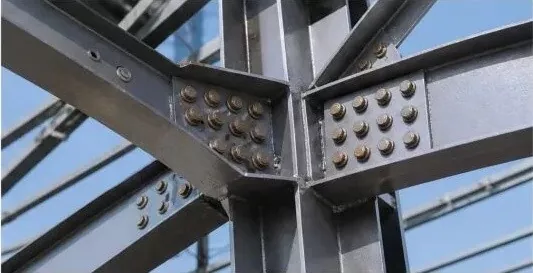

4. Mètode de connexió:Connecteu-vos amb cargols d'alta resistència. Premeu-los uniformement des del centre cap a fora cap a ambdós costats tal com ho requereix el disseny i marqueu cada cargol després de la inspecció final de les passades d'estrenyiment.

5. Inspecció de la instal·lació:Comproveu la posició de la línia central, l'alçada, l'alineació vertical, l'estanquitat del contacte de la placa i la qualitat d'estrenyiment dels cargols. Tot ha de complir el Codi d'acceptació de la qualitat de construcció d'estructures d'acer (GB 50205).

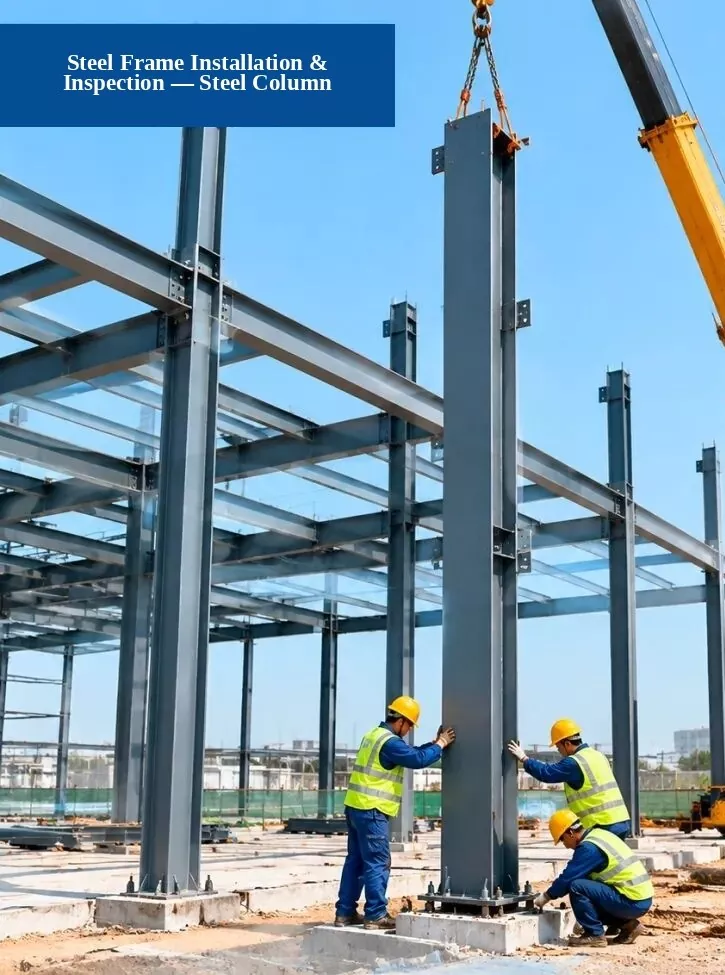

5. Instal·lació i inspecció d'estructura d'acer — Instal·lació de columna d'acer

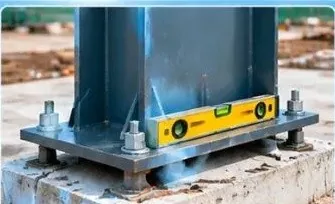

1. Verificació de la fundació:Comproveu si les posicions dels cargols d'ancoratge, l'alçada de la base i les dimensions de la base compleixen els requisits de disseny.

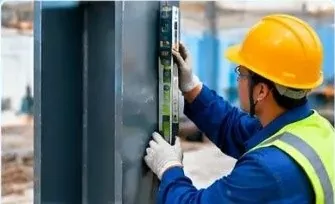

2. Comprovació de l'alineació vertical:Utilitzeu una estació total, una plomada làser o un nivell de regla per comprovar la recta (vertical) de la columna d'acer.

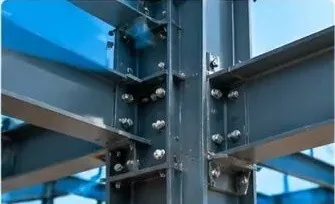

3. Comprovació de la qualitat de la connexió:Comproveu si els cargols, les soldadures i les plaques de connexió d'alta resistència compleixen els requisits estàndard.

Procés de construcció:1. Treball de preparació → 2. Aixecar i col·locar la columna d'acer → 3. Instal·lar i assegurar → 4. Inspecció i acceptació

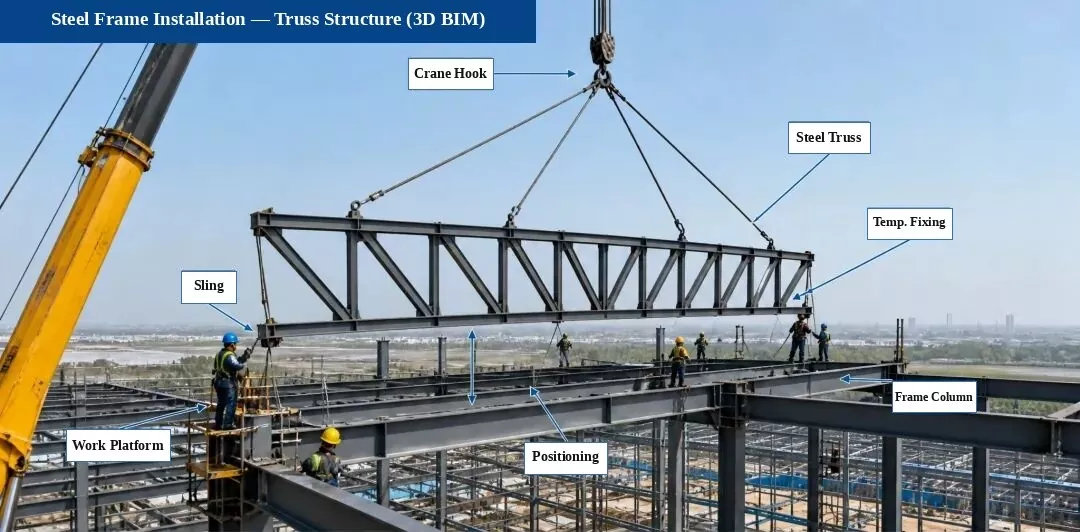

6. Instal·lació d'estructura d'acer — Instal·lació d'estructura de truss (diagrama BIM 3D)

Flux del procés d'instal·lació:Enquesta i marcatge → Comprovació de suport → Aixecar i col·locar → Fixació temporal → Alineació i ajust → Connexió de cargols d'alta resistència → Soldadura (si cal)

Punts clau d'instal·lació:

Abans d'aixecar, comproveu la línia central del suport, l'alçada i les posicions de les peces incrustades;
Enganxeu les cordes de guia del vent (taglines) durant l'aixecament per mantenir l'armadura estable;
Ajusteu i fixeu temporalment l'armadura just després de la col·locació per evitar la flexió o la distorsió;
Les connexions de cargols d'alta resistència han de seguir les regles de disseny i codi i s'han d'estrenyir al parell requerit;
La qualitat de la soldadura ha de complir les normes del Codi d'acceptació de la qualitat de construcció d'estructures d'acer (GB 50205).

Punts clau d'inspecció (fotos del lloc):

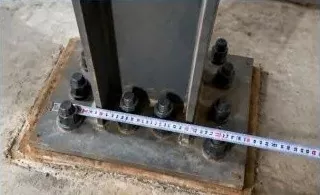

1. Suport i verificació conjunta

Comproveu les posicions i alçades dels cargols de suport, les plaques de calçat i les peces incrustades per assegurar-vos que compleixen els requisits de disseny.

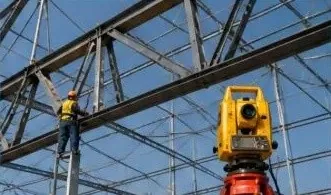

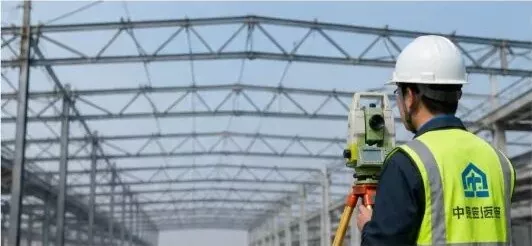

2. Comprovació de l'alineació de l'armadura

Utilitzeu una estació total per mesurar la línia central, l'alçada i la flexió de l'armadura i fer ajustos d'alineació.

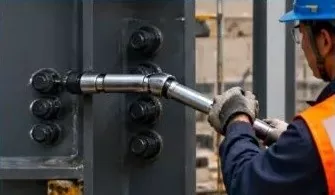

3. Comprovació de cargols d'alta resistència

Comproveu el nombre, la mida i el parell de torsió dels cargols d'alta resistència i torneu-los a provar tal com ho requereix el codi.

Nota:L'estructura de l'armadura d'aquest projecte es munta prèviament a la fàbrica i s'eleva en seccions al lloc per garantir una instal·lació precisa, qualitat i seguretat.

7. Instal·lació i inspecció d'estructura d'acer i xapa metàl·lica perfilada

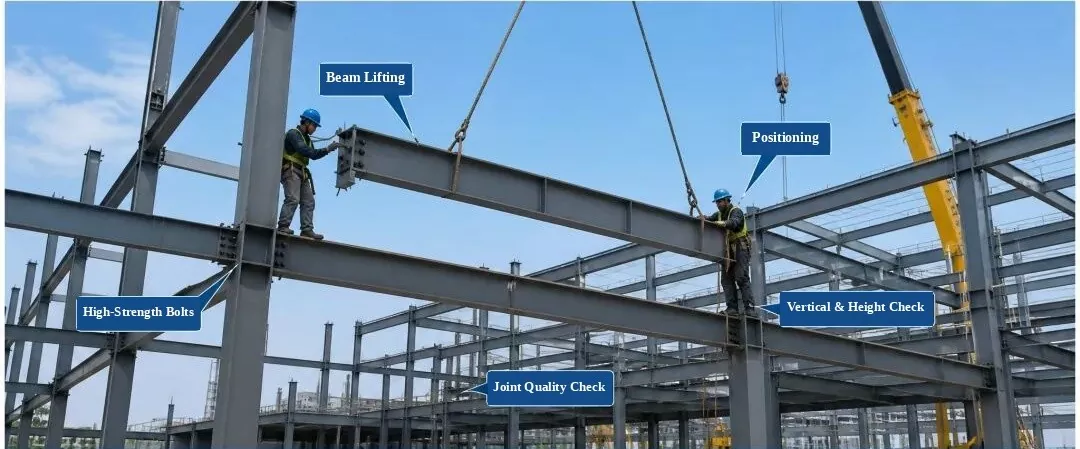

Instal·lació i inspecció de marcs d'acer

(Etiquetes: elevació del feix, posicionament, cargols d'alta resistència, control vertical i d'altura, control de qualitat de la junta)

1. Comprovació de peces entrants:Comproveu la qualitat del material, la mida, l'estat de la superfície i la rectitud. Instal·leu només després de passar la inspecció.

2. Control del procés:Controleu el posicionament de les peces, l'alçada, l'alineació vertical i l'estrenyiment dels cargols durant la instal·lació.

3. Elements d'inspecció:Posició de la línia central, alçada, alineació vertical, planitud de la superfície i qualitat de connexió de cargols.

4. Estàndard de qualitat:Ha de complir el Codi d'acceptació de la qualitat de la construcció d'estructures d'acer (GB 50205-2020).

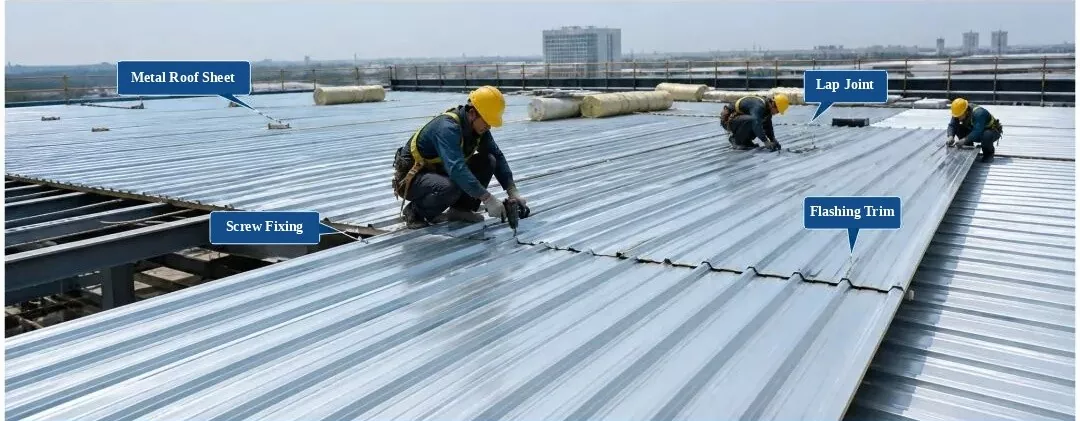

Instal·lació i inspecció de xapes metàl·liques perfilades

(Etiquetes: xapa de sostre metàl·lic, unió solapada, fixació de cargols autoroscants, guarnició intermitent)

1. Comprovació del material:Comproveu el perfil, el gruix, el recobriment i el color del panell. Utilitzeu només després de passar la inspecció.

2. Normes d'instal·lació:Superposeu els panells correctament i fixeu-los fermament. Mantingueu l'espai entre els cargols dins dels límits estàndard, sense que faltin ni que hi hagi cargols fora de lloc.

3. Elements d'inspecció:Planitud de la coberta, amplada de solapament, espai de punts de fixació i detalls d'impermeabilització.

4. Estàndard de qualitat:Ha de complir el Codi tècnic d'enginyeria de cobertes metàl·liques (GB 50345-2012).

8. Instal·lació i inspecció d'estructura d'acer — Instal·lació d'escales i passamans d'acer

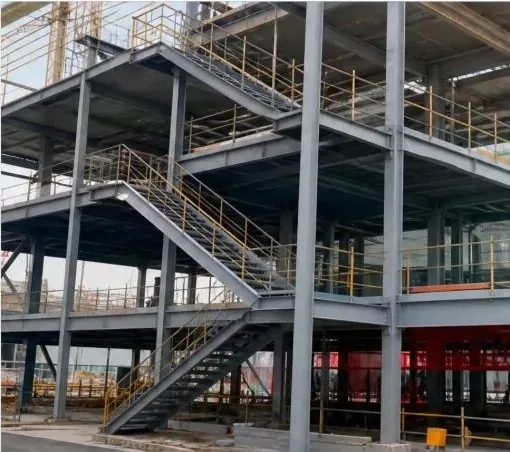

1. Escales i baranes d'acer acabats (foto del lloc)

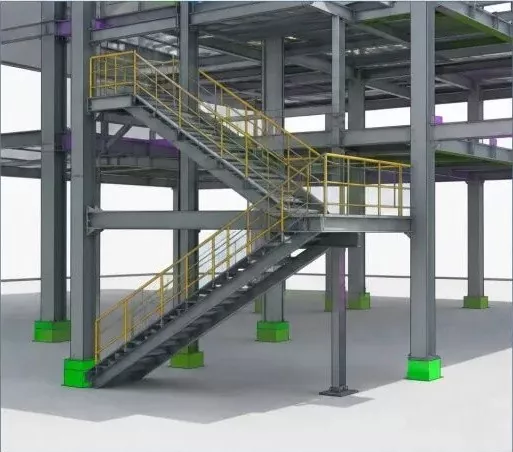

2. Model BIM 3D (escales i baranes d'acer)

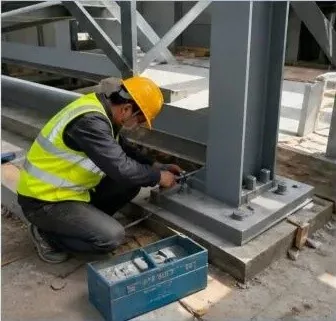

3. Instal·lació d'escales d'acer (treball a l'obra)

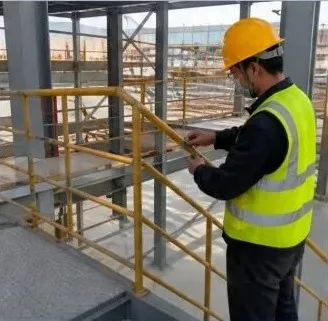

4. Instal·lació de passamans (treball a l'obra)

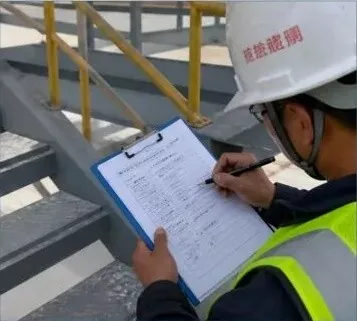

5. Inspecció de qualitat de la instal·lació (revisió del lloc)

Instruccions:

Abans d'instal·lar escales i passamans d'acer, comproveu les dimensions dels components, les alçades i les línies centrals de la disposició;
Quan utilitzeu connexions cargolades, comproveu la mida, la quantitat i el parell del cargol per garantir una connexió ferma;
Els passamans instal·lats han de ser ferms i rectes, amb soldadures completes i llises que compleixin els requisits de disseny i codi;
Realitzeu una inspecció de qualitat després de la instal·lació i ompliu el registre d'inspecció per garantir la qualitat del projecte.

Estructura d'aceress'utilitzen àmpliament al mercat de la construcció actual per construir marcs d'edificis i es convertiran en l'opció principal per a estructures d'edificis primàries en el futur. Les estructures d'acer tenen moltes subcategories, tipus d'estructura i tipus de components. Segons el sistema estructural, es divideixen en quatre tipus principals: marcs de portals, quadrícules espacials, encavallades i estructures de marc.
