Guia completa de components estructurals d'acer: elements secundaris i detalls de connexió

El número anterior va il·lustrar els detalls i els dibuixos de disposició dels membres de suport de càrrega primaris i els elements d'arriostrament i estabilitat entreestructural d'acercomponents. Aquesta sessió continua amb la introducció de components secundaris i adjunts, així com connexions i accessoris estructurals. A continuació es mostren les descripcions de les posicions típiques del disseny i les llistes completes de cada component en edificis d'acer.

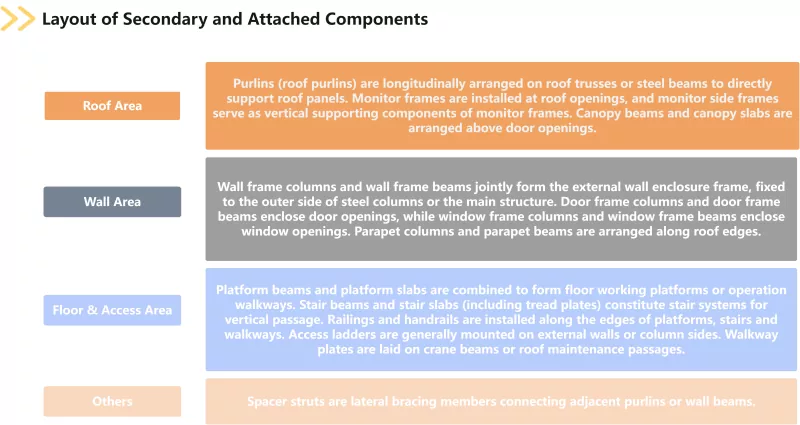

Els components secundaris i adjunts inclouen corretges, columnes de marc de paret, bigues de marc de paret, marcs de monitor, marcs laterals de monitor, bigues d'escala, lloses d'escala, bigues de plataforma, lloses de plataforma, baranes, passamans, escales d'accés, plaques de passarel·la i puntals separadors, columnes de marc de portes, bigues de marc de portes, columnes de marc de finestres, bigues de marc de finestres, bigues de marc de finestres i forjats de finestres. bigues de parapet. Les corretges es subdivideixen en corretges de sostre i corretges de paret, mentre que les lloses d'escales cobreixen les plaques de rodament. L'execució de funcions de l'edifici com tancament, pas, il·luminació natural i ventilació, els components secundaris i annexos transmeten càrregues de vent, càrregues de neu i altres càrregues a l'estructura principal. Són peces indispensables que garanteixen la integritat i les funcions de servei dels edificis d'acer.

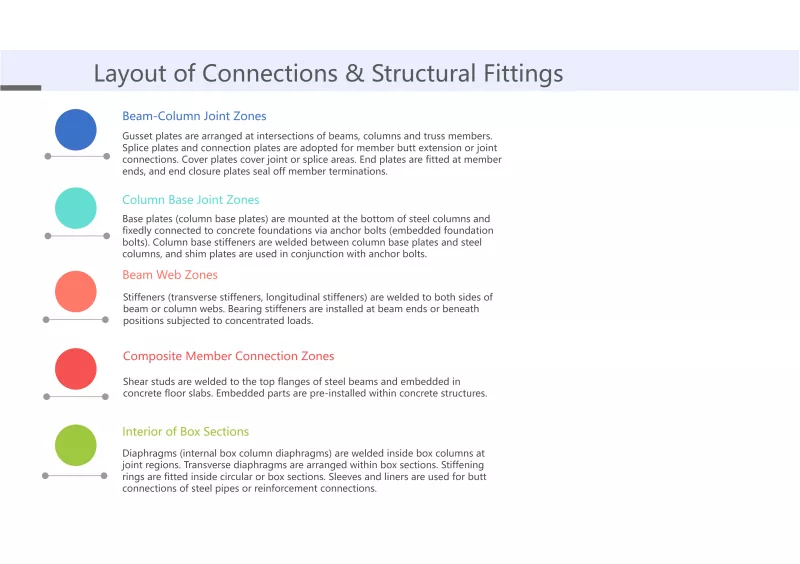

Les connexions i els accessoris estructurals consisteixen en plaques de refus, rigiditzadors, reforços de coixinets, plaques de calçat, plaques de connexió, plaques d'empalmament, plaques de coberta, plaques de tancament d'extrem, plaques d'extrem, plaques de base, rigiditzadors de la base de columna, cargols d'ancoratge de columna, cargols d'alta resistència, cargols normals, tacs de cisalla, clavilles, peces encastades, resistents, resistents. diafragmes i diafragmes transversals. Els rigiditzadors es divideixen en rigidesos transversals i rigids longitudinals; les plaques de base inclouen plaques de base de columna; els perns d'ancoratge de columna també es coneixen com a cargols de fonamentació incrustats; els tacs de cisalla també s'anomenen connectors de tacs; els diafragmes cobreixen els diafragmes interns per a les columnes de caixa. Com a categoria vital deestructura d'acerEls components, connexions i accessoris estructurals determinen directament si tots els membres de càrrega poden treballar coordinats de manera eficaç i si el camí de transferència de càrrega és continu i fiable.

Fins ara, s'han resolt totes les quatre categories principals de components estructurals d'acer classificats per composició estructural. Tots els components anteriors estan dibuixats en plànols de construcció d'edificis d'acer, inclosos en l'anàlisi de la força en els informes de càlcul estructural, i retinguts permanentment en les estructures acabades. La combinació de components varia segons els diferents tipus de projecte. La comprensió correcta del posicionament funcional i la lògica de disposició de cada tipus de component és un requisit previ per compilar factures quantitatives precises i determinar raonablement preus unitaris complets, així com la base per garantir que la intenció de disseny de les estructures d'acer es pugui transformar en edificis físics segurs i fiables.
